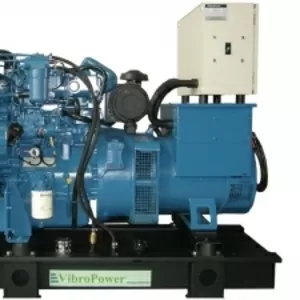

Модель ДГУ VP60P Габариты базовой ДГУ, Д*Ш*В, мм 1613*764*1205 Вес базовой ДГУ, кг 960 Габариты ДГУ в кожухе, Д*Ш*В, мм 2113*1064*1405 Вес ДГУ в кожухе, кг 1344 Объем топливного бака, л 90 Двигатель Perkins 1103A-33TG2 Страна происхождения Великобритания Рабочий объем, л 3, 3 Мощность , кВт 55 Расход топлива, л/ч 10, 5 Компоновка Рядная Количество цилиндров 3 цилиндрa Коэффициент сжатия 17, 25:1 Тип регулятора частоты вращения электронный Наличие турбокомпрессора да Частота вращения двигателя, об/мин 1500 Объем масла, л 7, 9 Объем системы охлаждения, л 10, 2 Генератор Leroy Somer LSA 43.

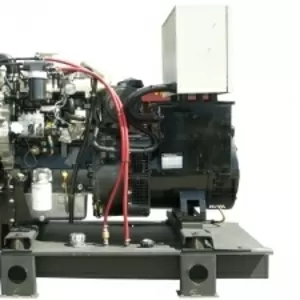

Модель ДГУ VP45P Габариты базовой ДГУ, Д*Ш*В, мм 1600*764*1205 Вес базовой ДГУ, кг 900 Габариты ДГУ в кожухе, Д*Ш*В, мм 2100*1064*1405 Вес ДГУ в кожухе, кг 1260 Объем топливного бака, л 80 Двигатель Perkins 1103A-33TG1 Страна происхождения Великобритания Рабочий объем, л 3, 3 Мощность , кВт 42 Расход топлива, л/ч 8, 2 Компоновка Рядная Количество цилиндров 3 цилиндрa Коэффициент сжатия 17, 25:1 Тип регулятора частоты вращения электронный Наличие турбокомпрессора да Частота вращения двигателя, об/мин 1500 Объем масла, л 7, 9 Объем системы охлаждения, л 10, 2 Генератор Leroy Somer LSA 43.

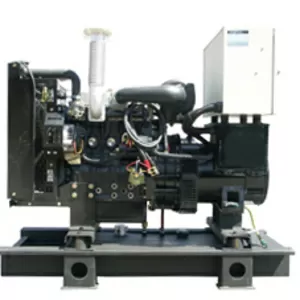

Модель ДГУ VP20P Габариты базовой ДГУ, Д*Ш*В, мм 1400*564*1113 Вес базовой ДГУ, кг 500 Габариты ДГУ в кожухе, Д*Ш*В, мм 1900*864*1313 Вес ДГУ в кожухе, кг 800 Объем топливного бака, л 60 Двигатель Perkins 404C-22G2 Страна происхождения Великобритания Рабочий объем, л 2, 216 Мощность , кВт 20, 3 Расход топлива, л/ч 4 Компоновка Рядная Количество цилиндров 4 цилиндрa Коэффициент сжатия 23, 3:1 Тип регулятора частоты вращения электронный Наличие турбокомпрессора нет Частота вращения двигателя, об/мин 1500 Объем масла, л 10, 6 Объем системы охлаждения, л 6, 98 Генератор Leroy Somer LSA 42.

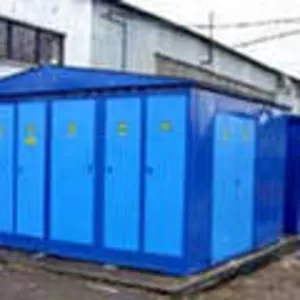

Комплектная трансформаторная подстанция киоскового типа (киоск ктп) с выключателем нагрузки на стороне высокого напряжения предназначена для приема, преобразования и распределения электрической энергии, трехфазного переменного тока промышленной частоты 50 Гц.В комплектных трансформаторных подстанциях киоск КТП применяется следующее высоковольтное оборудование: силовой трансформатор типа ТМ (ТМГ)-25- 1000 кВА; выключатель нагрузки ВНА-П (для КТП- -К в габарите 630 кВА); токоограничивающие предохранители ПКТ для напряжения 10(6) кВ; разрядники РВО10(6)кВ или ОПН 10(6) ; изоляторы 10кВ проходные и опорные; разъединитель РЛНД-10.

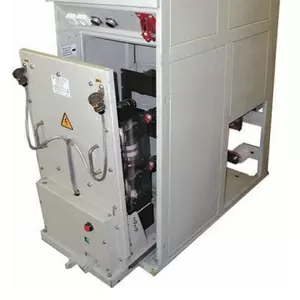

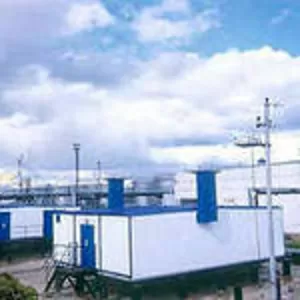

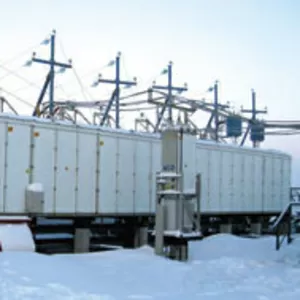

Закрытое распределительное устройство 6(10) кВ - ЗРУ 6(10) кВ выполняется в следующих вариантах: КРУ серий К-104, КРУ установленные в блочно-модульном здании типа "СЭНДВИЧ" КРУ серии К-59 исполнения У1(ХЛ1) с коридором обслуживания серии КРН исполнения У1(ХЛ1) без коридора обслуживания ЗРУ применяется для комплектования трансформаторных подстанций 110/10(6), 110/35/10(6) кВ, включая КТПБ- 110/6(10) на стороне 110 кВ.

Комплектная трансформаторная подстанция городского типа КТПГ предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц в однолучевой, двулучевой, петлевой и других схемах электроснабжения городских электрических сетей. В комплектных трансформаторных подстанциях городского типа КТПГ применяется следующее высоковольтное оборудование: силовой трансформаторы типа ТМ (ТМГ) 250 -1000 кВА; УВН (КСО-300) с ВНА; выключатель нагрузки ВНА-П; токоограничивающие предохранители ПКТ для напряжения 10(6) кВ; разрядники РВО10(6)кВ или ОПН 10(6); изоляторы 10кВ проходные и опорные; разъединитель РЛНД-10.

Стационарная, открытая на раме дизельная электростанция АД-12 Варианты исполнения дизельных электростанций АД-12: АД12-Т400-1РГП - стационарная под капотом c глушителем шума. АД12-Т400-1РГМ -стационарная в модуле c глушителем шума. АД12-Т400-1РГН - стационарная в контейнере.

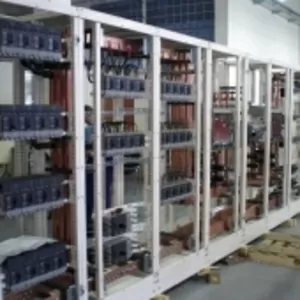

ГРЩ (главный распределительный щит) соединяет внешние электрические сети с различными потребителями. Щит ГРЩ это комплекс электронных и механических устройств для приема, перераспределения электроэнергии и защиты. Современные трансформаторные подстанции комплектуются оборудованием, которое удовлетворяет всем требованиям по технике безопасности и эксплуатационным параметрам.

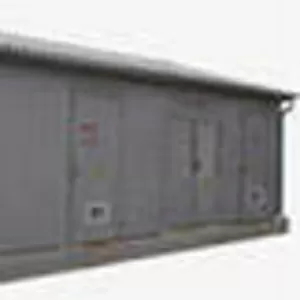

Комплектная трансформаторная подстанция наружной установки (КТПНУ) с коридором обслуживания предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц при номинальных напряжениях 6(10); 0, 4 кВ. В комплектных трансформаторных подстанциях наружной установки с коридором обслуживания применяется следующее высоковольтное оборудование: силовой трансформатор типа ТМ (ТМГ)-100-400 кВА; токоограничивающие предохранители ПКТ для напряжения 10(6) кВ; разрядники РВО10(6)кВ или ОПН 10(6) ; изоляторы 10кВ проходные и опорные; разъединитель РЛНД-10.

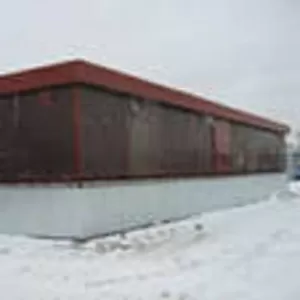

Комплектные трансформаторные подстанции в модульных зданиях предназначены для приёма, преобразования и распределения электроэнергии трёхфазного переменного тока частотой 50 и 60 Гц, напряжением 6-(10)/0, 4; 0, 44*; 0, 69* кВ. (* по специальному заказу) Применяется для снабжения промышленных предприятий электроэнергией.

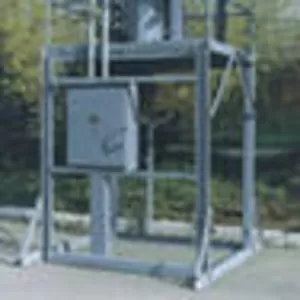

Комплектная трансформаторная подстанция универсальная предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц. В комплектных трансформаторных подстанциях универсального типа применяется следующее высоковольтное оборудование: силовой трансформатор типа ТМГ (ТМ)-25 250 кВА; токоограничивающие предохранители ПКТ для напряжения 10(6) кВ; разрядники РВО10(6)кВ или ОПН 10(6) ; изоляторы 10кВ опорные; разъединитель РЛНД-10.

Стационарная, открытая на раме дизельная электростанция АД-16 Варианты исполнения дизельных электростанций АД-16 АД16-Т400-1РГП - стационарная под капотом c глушителем шума. АД16Т-400-1РГМ - стационарная в модуле c глушителем шума. АД16-Т400-1РГН - стационарная в контейнере. АД16-Т400-1РГП - передвижная под капотом, на одноосном прицепе.

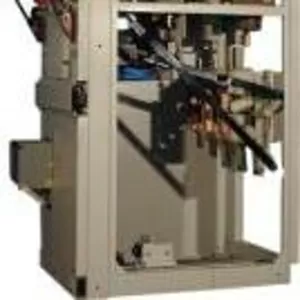

Изготовим: панели ЩО70, ЩО90; вводно - распределительные устройства: ВРУ, ВРУ-1, ВРУ-3, ВРУ-4, ВРУ-8504 , ИВРУ Пункты распределительные ПР-11, ПР-8501, ПР-8503, ПР-8804 Щиты этажные: ЩЭ, УЭРМ, УРЭМ, ЩК, ЯК, ЯУР Камеры КСО-292, КСО-298, КСО-285, КСО-366, КСО-386, КСО393 ; Главный распределительный щит ГРЩ Шкафы распределительные силовые ШРС-1, ШР-11; Поставим трансформаторные подстанции, КТП, РТП, 2КТПНУ, БКТП, КТП-ВЦ, КТПГС, КТПК, КТПМ; пункты коммерческого учета электроэнергии ( ПКУ) Сборка щитов на оборудовании Shneider Electric в корпусах серии Prisma и Sarel .

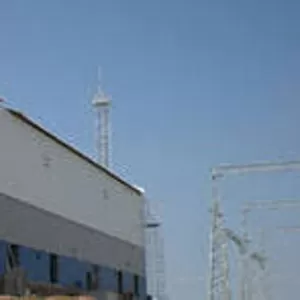

Общеподстанционный пункт управления в составе КТПБ (далее ОПУ ), изготавливаются в двух основных исполнениях: ОПУ-7 – представляющее собой модуль с одной дверью и глухой утепленной торцевой стенкой с габаритными размерами (LxBxH, mm) 6965х2570х3150 (mm); ОПУ-8 – состоящее из двух модулей, которые на месте монтажа стыкуются торцами, образуя одно общее помещение с двумя дверьми и габаритными размерами (LxBxH, mm) (6965х2)х2570х3150 (mm).

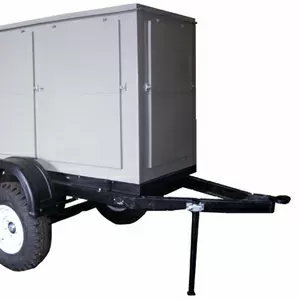

Варианты исполнения : АД10-Т400-1РГП-Стационарная под капотом c глушителем шума. АД10-Т400-1РГМ-стационарная в модуле c глушителем шума. АД10-Т400-1РГН- стационарная в контейнере. АД10-Т400-1РГП -передвижная под капотом, на одноосном прицепе. АД10-Т400-1РГМ- передвижная в модуле.

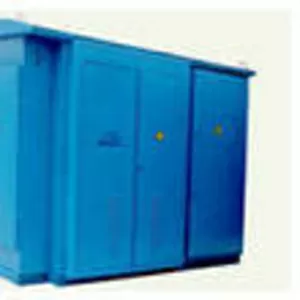

Комплектная трансформаторная подстанция КТПП промышленная, КТП КСО с аварийным вводом, электроподстанция КТПСН для собственных нужд предназначены для приёма, преобразования и распределения электроэнергии трёхфазного переменного тока частотой 50 и 60 Гц, напряжением 6-10/0, 4 и 0, 44; 0, 69 кВ (специальный заказ по отдельному договору).

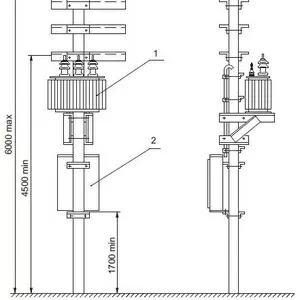

Комплектная трансформаторная подстанция мачтовая КТПМ предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц. В подстанциях предусмотрены электромеханические и электрические блокировки.Ошиновки главных цепей подстанции грунтованы и окрашены, выполнена цветная фазировка.

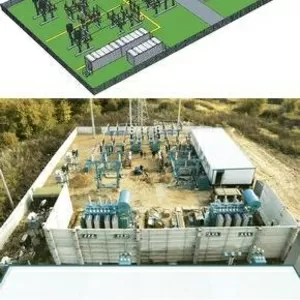

Комплектная трансформаторная подстанция блочная напряжением 110 кВ , КТПБ- 110/6(10) кВ предназначены для приёма и распределения электрической энергии трёхфазного переменного тока промышленной частоты 50 Гц, для систем с изолированной или заземленной через ДГР нейтралью и используются для электроснабжения коммунальных и промышленных потребителей.

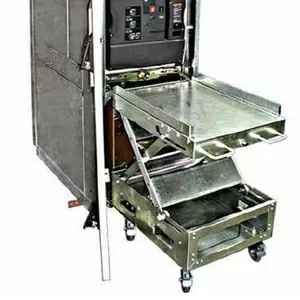

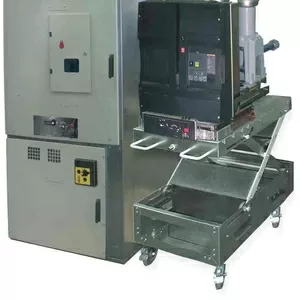

КРУ представляет собой конструкцию, состоящую из отдельных металлических шкафов, соединенных между собой с помощью болтовых соединений. Шкафы выполнены из оцинкованной стали с применением технологии заклепочных соединений. Шкафы КРУ-20 предназначены для одностороннего обслуживания при однорядном или двурядном расположении в помещении подстанции или распределительного устройства.

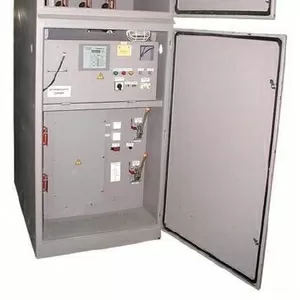

Конструктивно камера КРН представляет собой сборно-сварную металлическую конструкцию с уплотнением на дверях. Двери расположены на противоположных сторонах шкафа (по две с каждой стороны), что позволяет осуществлять его двустороннее обслуживание и обеспечивает свободный доступ к аппаратуре. Шкаф разделен сплошными перегородками на отсек управления, в котором размещается аппаратура и приборы управления, защиты, измерения и сигнализации и отсеки высокого напряжения, которые комплектуются в зависимости от назначения шкафа.

КРУ представляет собой конструкцию, состоящую из отдельных металлических шкафов, соединенных между собой с помощью болтовых соединений. В шкафах устанавливаются аппараты высокого напряжения, а также приборы защиты, управления, измерения и сигнализации. Шкафы КРУ предназначены для двустороннего обслуживания при однорядном, двухрядном или многорядном расположении в помещении распределительных устройств.

КРУ представляет собой блок высоковольтных ячеек , состоящий из отдельных металлических шкафов, объединенных коридором обслуживания и соединенных между собой с помощью болтовых соединений. КРУ предназначено для двустороннего обслуживания. Блок КРУ состоит из высоковольтной части, смонтированной на жесткой раме, и коридора обслуживания, закрытых металлической защитной оболочкой.

КРУ представляет собой конструкцию, состоящую из отдельных металлических шкафов, соединенных между собой с помощью болтовых соединений. В шкафах КРУ устанавливаются аппараты высокого напряжения, а также приборы защиты, управления, измерения и сигнализации. Шкафы КРУ предназначены для одностороннего либо двустороннего обслуживания при однорядном или двурядном расположении в помещении распределительного устройства.

КРУ представляет собой конструкцию, состоящую из отдельных металлических шкафов, соединенных между собой с помощью болтовых соединений. Шкафы выполнены из оцинкованной стали с применением "клепочной" технологии. В них устанавливаются аппараты высокого напряжения, а также приборы защиты, управления, измерения и сигнализации.
