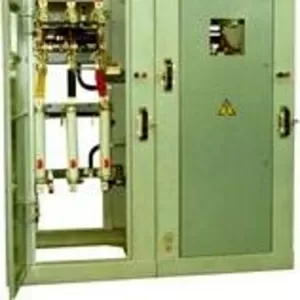

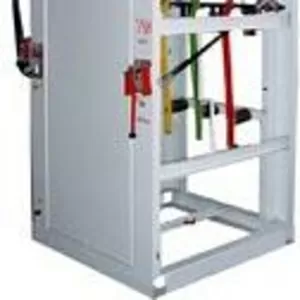

Камеры сборные одностороннего обслуживания КСО-366 напряжением 6-10 кВ изготовляются для распределительных устройств переменного тока частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор и предназначены для установки внутри помещений трансформаторных подстанций (ТП), распределительных пунктов (РП), машинных залах и других местах недоступных для не инструктированного персонала.

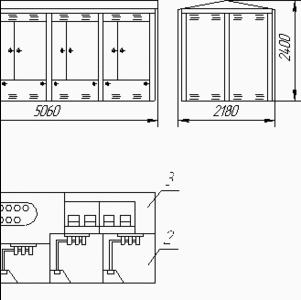

Комплектная трансформаторная подстанция проходного типа с кабельным вводом - КТП-ПК трехлучевая наружной установки мощностью 100-630кВА, напряжением 6-10/0, 23-0, 4кВ, предназначена для приема электроэнергии переменного трехфазного тока промышленной частоты напряжением 6-10кВ, трансформирования и распределения его напряжением 0, 4-0, 23кВ.

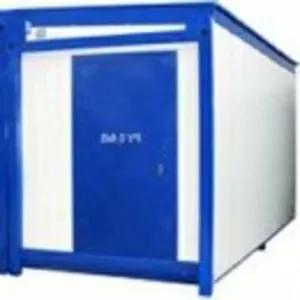

КТПНУ – комплектная трансформаторная подстанция наружной установки в блочно-модульном здании (модуле) напряжением 6(10)/0, 4 кВ мощностью от 100кВА до 2500 кВА в сетях с изолированной нейтралью на стороне 6(10) кВ и глухозаземлённой нейтралью на стороне 0, 4 кВ. КТПНУ подключается к кабельным (КЛ) или воздушным (ВЛ) линиям.

Комплектная трансформаторная подстанция проходного типа с кабельным или воздушным вводом - КТП-ПК(В) наружной установки мощностью 25-630кВА, напряжением 10(6)/0, 23-0, 4кВ, предназначена для приема электроэнергии переменного трехфазного тока промышленной частоты напряжением 10(6)кВ, трансформирования и распределения его напряжением 0, 4-0, 23кВ.

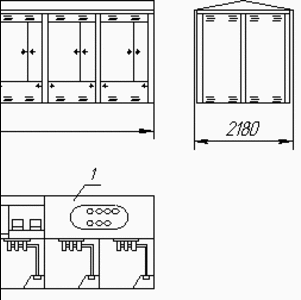

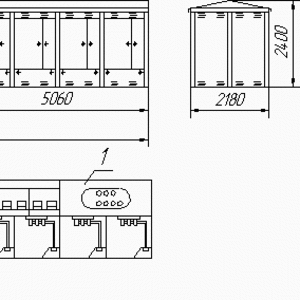

Комплектные двухтрансформаторные подстанции проходного типа с кабельным вводом (2КТП-ПК) наружной установки мощностью 25-630 кВА, напряжением 6-10/0, 23-0, 4кВ, предназначены для приема электроэнергии переменного трехфазного тока промышленной частоты напряжением 6-10кВ, трансформирования и распределения его напряжением 0, 4-0, 23кВ.

КТП состоит из отдельных блок-модулей, которые имеют жесткий сварной металлический каркас, обшитый сэндвич-панелями с утеплителем из базальтового волокна толщиной для стен — 80 мм, потолка — 100 мм. Пол в блок-модулях утеплен утеплителем толщиной 150 мм. В коридорах обслуживания поверх пола настилается алюминиевый рифленый лист.

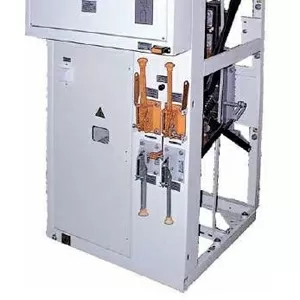

Камеры КСО-393 являющиеся аналогом камер КСО-366, КСО-386, КСО-392, КСО-398 напряжением 6 и 10 кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор. Камеры КСО входят в состав распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции, служащие для приема и распределения электроэнергии электрических сетей промышленности, сельского хозяйства, электрических станций и подстанций электрификации железнодорожного транспорта.

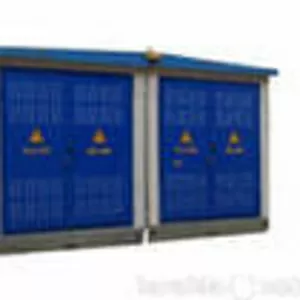

Комплектные трансформаторные подстанции в утепленной оболочке, блочные (КТПУБ) представляют собой одно- или двухтрансформаторные подстанции наружной установки. КТПУБ служат для приема электрической энергии трехфазного переменного тока частоты 50Гц напряжением 6 или 10 кВ, транзита ее (подстанции проходного типа), преобразования ее в электроэнергию напряжением 0, 4 кВ и снабжения ею потребителей в районах с умеренным и холодным климатам (от минус 60 °С до плюс 40 °С).

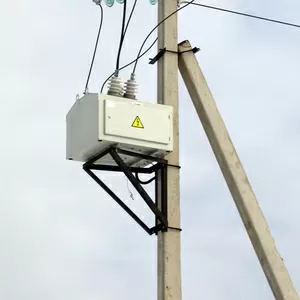

Пункт коммерческого учёта столбовой (ПКУ-С) производит учёт активной и реактивной энергии прямого и обратного направления в цепях переменного тока под напряжением в 6, 10кВ, номинальным током до 630А и частотой 50Гц. Может быть использован в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ), в качестве передатчика данных на диспетчерский пункт контроля, распределения и учёта электроэнергии.

Камеры КСО представляют собой каркасную металлическую конструкцию с передней дверью, смотровым окном, внутри которой стационарно установлена коммутационная и вспомогательная аппаратура. Со стороны двери и по торцам щита степень защиты IP20; снизу, сверху и сзади - IP00 по ГОСТ 14254. Над дверью расположен щиток, в котором вмонтирована осветительная арматура.

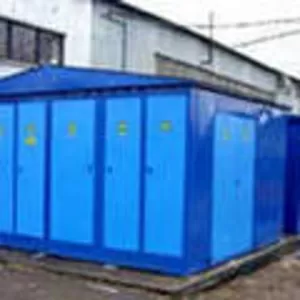

Комплектные трансформаторные подстанции (КТП) киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, её транзита (подстанции проходного типа) и преобразования в электроэнергию напряжением 0, 4 кВ, а также электроснабжения и защиты потребителей населённых пунктов, промышленных и других объектов в районах с умеренным климатом (от минус 45 0С до плюс 40 °С).

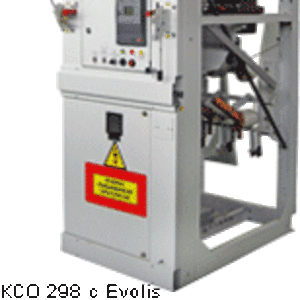

Камеры сборные КСО 298 используются для комплектации распределительных устройств трехфазного переменного тока частотой 50 Гц с изолированной или заземленной через дугогасительный реактор нейтралью. Также камеры и ячейки КСО используются в распределительных устройствах трансформаторных подстанций, включая комплектные трансформаторные подстанции.

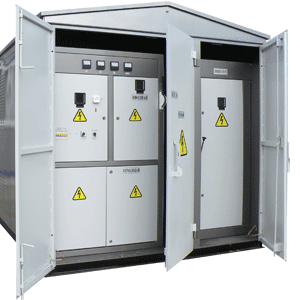

КТП наружной установки с трансформатором 2 КТПН-25…1000/6 (10)/0, 4 представляет собой мобильную металлоконструкцию, выполненную в высокой степени готовности к эксплуатации, что значительно облегчает монтажные работы. Доступ для облуживания обеспечивается через двери на фасаде к распределительному устройству высокого (РУВН) и низкого напряжения (РУНН), а также задние двери в трансформаторный отсек.

Распределительная трансформаторная подстанция предназначена для распределения электроэнергии потребителям. По высокой стороне напряжение составляет 6 или 10кВ, по низкой – 0.4кВ. Подстанция состоит из трёх отдельных блоков. Это трансформаторный отсек, блок распределительного устройства низкого напряжения – РУНН, блок распределительного устройства высокого напряжения – РУВН.

Конструктивное исполнение комплектных трансформаторных подстанции представляет собой однотрансформаторную подстанцию или двухтрансформаторную подстанцию наружной установки в бетонном корпусе. Подстанции состоят из отдельных бетонных блок - контейнеров с установленным в них электрооборудованием: • распределительное устройство высокого напряжения РУВН - 6 кВ или 10 кВ, комплектация на базе камер КСО; • распределительное устройство низкого напряжения РУНН - 0, 4 кВ, комплектация на базе ЩО-70; • силовые трансформаторы ТМ, ТМГ, ТМЗ, ТСЗ, ТСЗН.

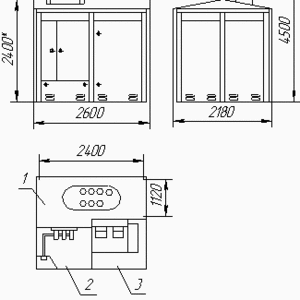

КТП Тупикового типа предназначена для приёма электрической энергии трёхфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, её преобразования в электроэнергию напряжением 0, 4 кВ, а также электроснабжения и защиты потребителей населённых пунктов и промышленных объектов. На отходящих фидерах устанавливаются автоматические выключатели стационарного или выдвижного исполнения.

Комплектное распределительное устройство представляет собой блок состыкованных между собой ячеек различного типа исполнений. Каждая ячейка состоит из высоковольтного шкафа с аппаратурой, смонтированного на жесткой раме, и коридора обслуживания, закрытых металлической защитной оболочкой. Защитная оболочка исполнения ХЛ1 имеет двойные стенки с тепло изолирующими элементами из негорючего утеплителя.

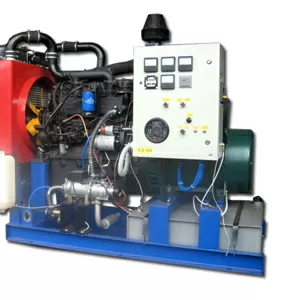

Стационарная, открытая на раме дизельная электростанция АД-60 Варианты исполнения дизельных электростанций АД-60 : АД60-Т400-1РГП - стационарная под капотом c глушителем шума. АД60-Т400-1РГМ - стационарная в модуле c глушителем шума. АД60-Т400-1РГН - стационарная в контейнере. АД60-Т400-1РГП- передвижная под капотом, на одноосном прицепе.

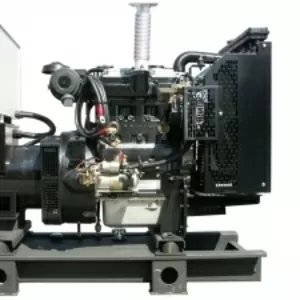

Модель ДГУ VP30P Габариты базовой ДГУ, Д*Ш*В, мм 1507*564*1224 Вес базовой ДГУ, кг 750 Габариты ДГУ в кожухе, Д*Ш*В, мм 2007*864*1424 Вес ДГУ в кожухе, кг 1070 Объем топливного бака, л 60 Двигатель Perkins 1103A-33G Страна происхождения Великобритания Рабочий объем, л 3, 3 Мощность , кВт 28 Расход топлива, л/ч 5, 4 Компоновка Рядная Количество цилиндров 3 цилиндрa Коэффициент сжатия 19, 25:1 Тип регулятора частоты вращения электронный Наличие турбокомпрессора нет Частота вращения двигателя, об/мин 1500 Объем масла, л 7, 9 Объем системы охлаждения, л 10, 2 Генератор Leroy Somer LSA 42.

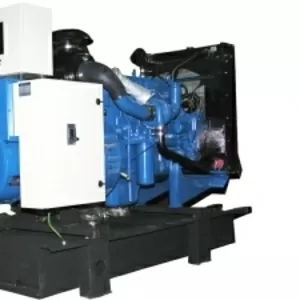

Модель ДГУ VibroPower VP80V Габариты базовой ДГУ, Д*Ш*В, мм 1944*794*1475 Вес базовой ДГУ, кг 1150 Габариты ДГУ в кожухе, Д*Ш*В, мм 2444*1094*1675 Вес ДГУ в кожухе, кг 1570 Объем топливного бака, л 100 Двигатель Volvo Penta TD520GE Страна происхождения Швеция Рабочий объем, л 4, 76 Мощность , кВт 64 Расход топлива, л/ч 12 Компоновка Рядная Количество цилиндров 4 Коэффициент сжатия 17, 5:1 Тип регулятора частоты вращения Электронный Наличие турбокомпрессора Да Частота вращения двигателя, об/мин 1500 Объем масла, л 13 Объем системы охлаждения, л 17, 5 Генератор Leroy Somer LSA 43.

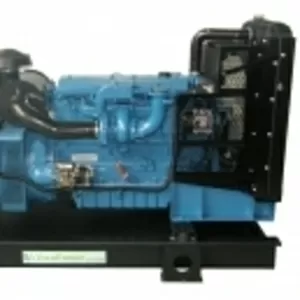

Модель ДГУ VP100CU Габариты базовой ДГУ, Д*Ш*В, мм 2150*750*1500 Вес базовой ДГУ, кг 1050 кг Габариты ДГУ в кожухе, Д*Ш*В, мм 2650*1050*1700 Вес ДГУ в кожухе, кг 1500 Объем топливного бака, л 200 Двигатель Cummins 6BT5.9-G6 Страна происхождения Великобритания Рабочий объем, л 5, 88 Мощность , кВт 80 Расход топлива, л/ч 18 Компоновка Рядная Количество цилиндров 6 цилиндров Коэффициент сжатия 16, 5:1 Тип регулятора частоты вращения Электронный Наличие турбокомпрессора Да Частота вращения двигателя, об/мин 1500 Объем масла, л 14 Объем системы охлаждения, л 23 Генератор Newage Stamford UCI 274C Страна происхождения Великобритания (495) 720-70-42; 903-720-70-42 ; 8-903-6471471 http://www.

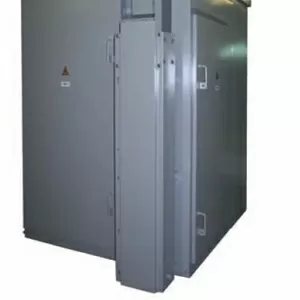

Устройство комплектное распределительное секционирования воздушных линий наружной установки КРН- ПС-6(10)-УХЛ1. КРН назначения ПС (пункт секционирования) конструктивно представляет собой штампосварную металлическую оболочку, разделенную на два отсека: отсек высокого напряжения (УВН) и отсек низкого напряжения (РУНН), которые закрываются дверями, а также двух мачт воздушных вводов.

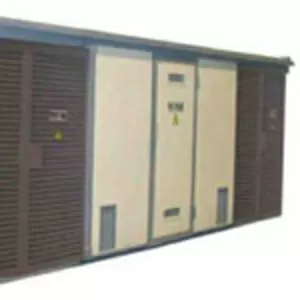

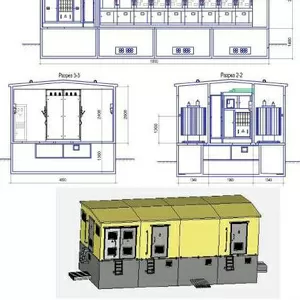

Распределительная трансформаторная подстанция наружной установки с двумя трансформаторами в двух блок-модулях типа «Сэндвич» РТП-250…1600/- 6(10)/0, 4-У1 предназначена для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) кВ, преобразования его в напряжение 0, 4 кВ и распределения по потребителям.

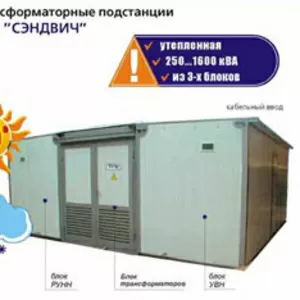

Комплектные двухтрансформаторные подстанции наружной установки в блок-модулях типа «СЭНДВИЧ» 2КТПНУ-250...1600/6(10)/0, 4-У1 двумя трансформаторами в трёх блок-модулях предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) кВ, преобразования его в напряжение 0, 4 кВ и распределения по потребителям.
